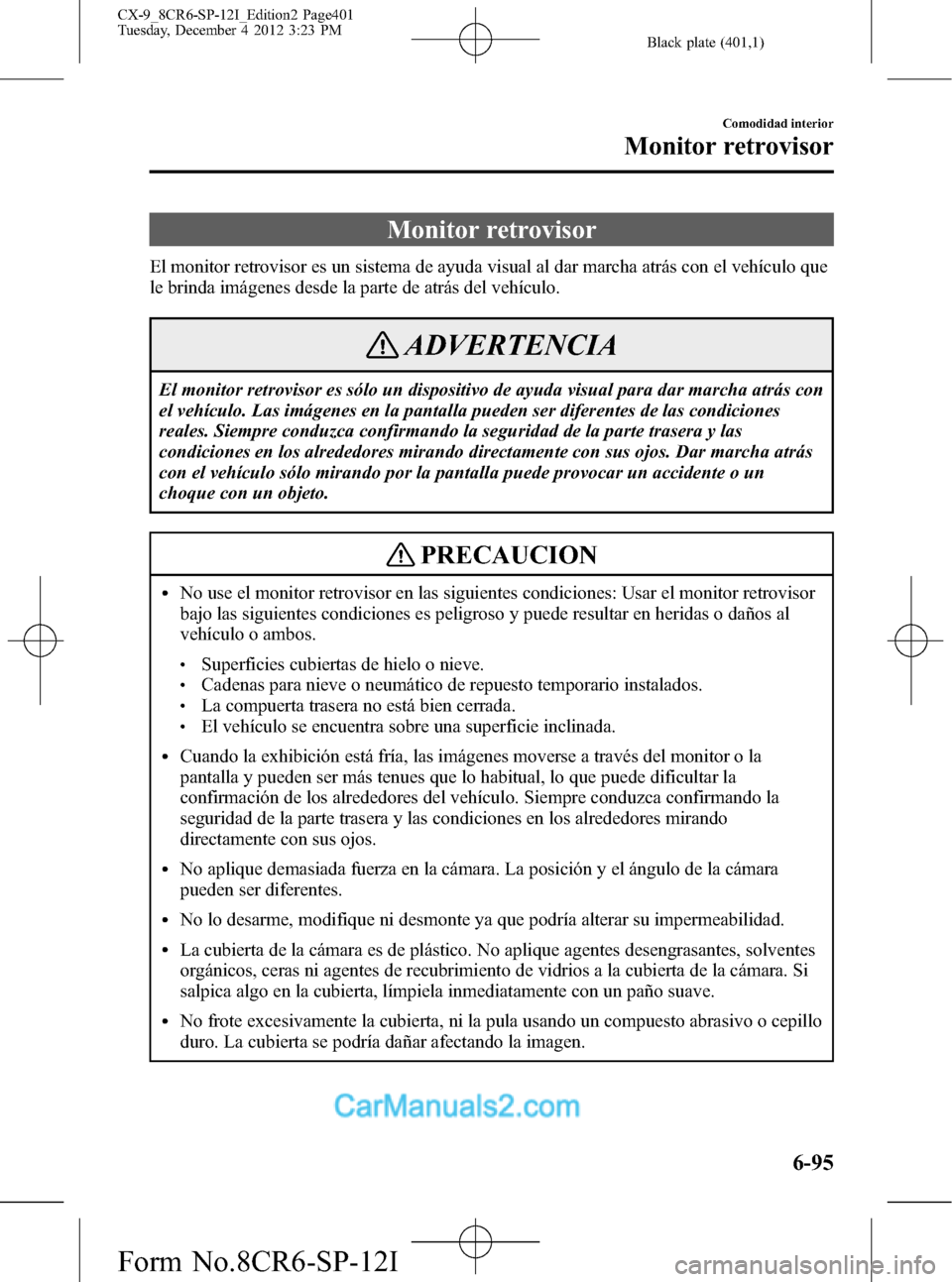

Monitor retrovisor
El monitor retrovisor es un sistema de ayuda visual al dar marcha atrás con el vehículo que
le brinda imágenes desde la parte de atrás del vehículo.
ADVERTENCIA
El monitor retrovisor es sólo un dispositivo de ayuda visual para dar marcha atrás con
el vehículo. Las imágenes en la pantalla pueden ser diferentes de las condiciones
reales. Siempre conduzca confirmando la seguridad de la parte trasera y las
condiciones en los alrededores mirando directamente con sus ojos. Dar marcha atrás
con el vehículo sólo mirando por la pantalla puede provocar un accidente o un
choque con un objeto.
PRECAUCION
lNo use el monitor retrovisor en las siguientes condiciones: Usar el monitor retrovisor
bajo las siguientes condiciones es peligroso y puede resultar en heridas o daños al
vehículo o ambos.
lSuperficies cubiertas de hielo o nieve.lCadenas para nieve o neumático de repuesto temporario instalados.lLa compuerta trasera no está bien cerrada.lEl vehículo se encuentra sobre una superficie inclinada.
lCuando la exhibición está fría, las imágenes moverse a través del monitor o la
pantalla y pueden ser más tenues que lo habitual, lo que puede dificultar la
confirmación de los alrededores del vehículo. Siempre conduzca confirmando la
seguridad de la parte trasera y las condiciones en los alrededores mirando
directamente con sus ojos.
lNo aplique demasiada fuerza en la cámara. La posición y el ángulo de la cámara
pueden ser diferentes.
lNo lo desarme, modifique ni desmonte ya que podría alterar su impermeabilidad.
lLa cubierta de la cámara es de plástico. No aplique agentes desengrasantes, solventes
orgánicos, ceras ni agentes de recubrimiento de vidrios a la cubierta de la cámara. Si
salpica algo en la cubierta, límpiela inmediatamente con un paño suave.
lNo frote excesivamente la cubierta, ni la pula usando un compuesto abrasivo o cepillo
duro. La cubierta se podría dañar afectando la imagen.
Comodidad interior
Monitor retrovisor
6-95
CX-9_8CR6-SP-12I_Edition2 Page401
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (402,1)
NOTA
lSi el agua, nieve o barro salpica la lente de la cámara, límpiela usando un paño suave.
Si resulta difícil de limpiar, use un detergente suave.
lSi la temperatura de la cámara cambia rápidamente, como al verter agua caliente sobre
ella en condiciones de baja temperatura, el monitor retrovisor podría no funcionar
correctamente.
lAl cambiar los neumáticos, consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda. Cambiar los neumáticos puede resultar en la desviación de
las líneas de guía que aparecen en la pantalla.
lSi la parte delantera, lateral o trasera del vehículo se ve envuelta en un choque, la
alineación de la cámara de estacionamiento para ver hacia atrás (ubicación, ángulo de
instalación) se puede ver desviada. Siempre consulte a un técnico experto, le
recomendamos que haga inspeccionar el vehículo por un técnico autorizado Mazda.

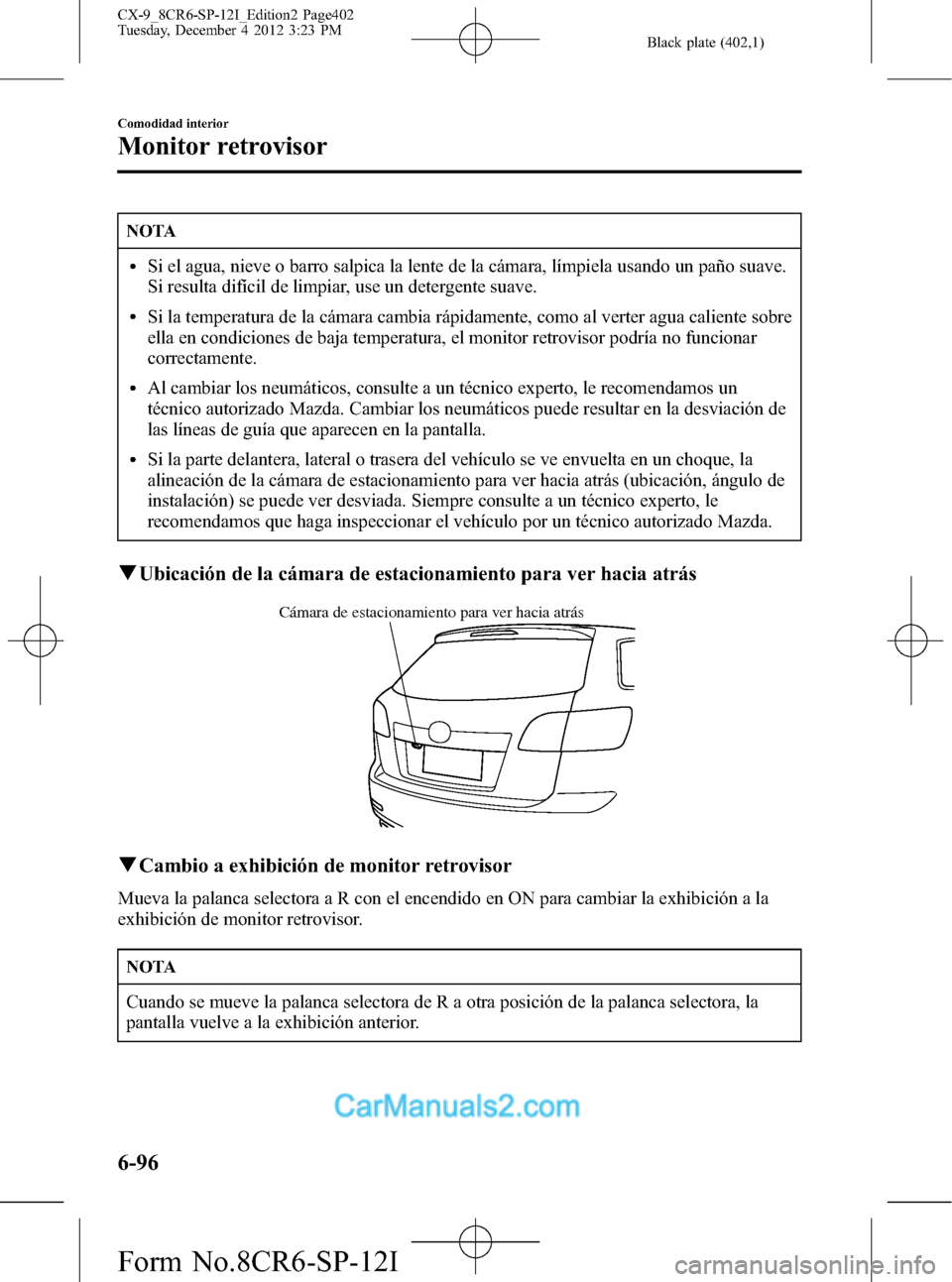

qUbicación de la cámara de estacionamiento para ver hacia atrás
Cámara de estacionamiento para ver hacia atrás
qCambio a exhibición de monitor retrovisor
Mueva la palanca selectora a R con el encendido en ON para cambiar la exhibición a la
exhibición de monitor retrovisor.
NOTA
Cuando se mueve la palanca selectora de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
6-96
Comodidad interior
Monitor retrovisor
CX-9_8CR6-SP-12I_Edition2 Page402
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (403,1)

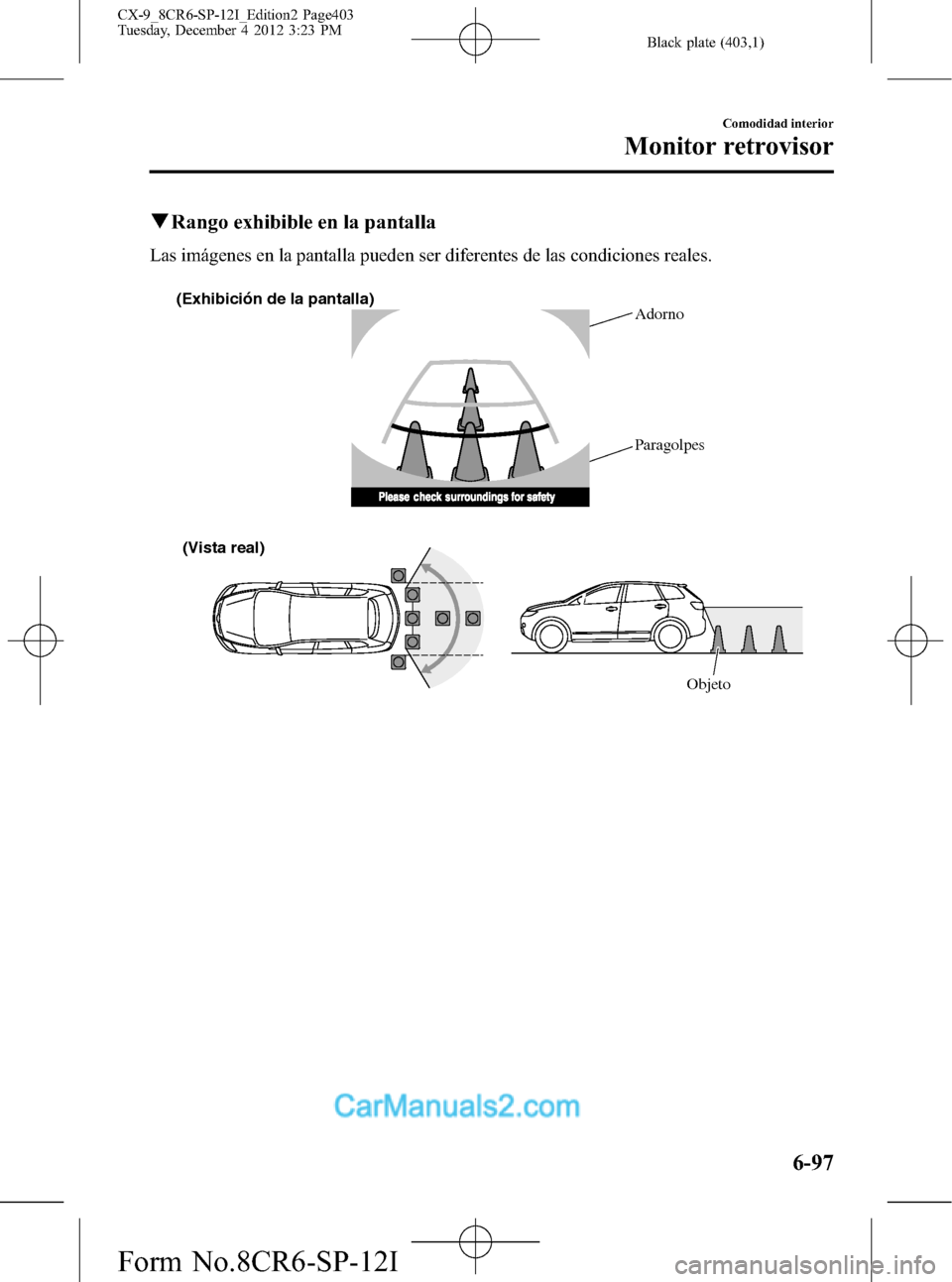

qRango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la pantalla)
(Vista real)
ObjetoAdorno
Paragolpes
Comodidad interior
Monitor retrovisor
6-97
CX-9_8CR6-SP-12I_Edition2 Page403
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (404,1)
NOTA
lEl rango de exhibición varía dependiendo del vehículo y las condiciones del camino.
lEl rango exhibible es limitado. No se pueden exhibir los objetos debajo del
paragolpes o alrededor de los extremos del paragolpes.
lLa distancia que aparece en la imagen exhibida es diferente de la distancia real debido
a que la cámara de estacionamiento para ver hacia atrás está equipada con una lente
específica.
lAlgunos accesorios del vehículo instalado opcionalmente pueden ser capturados por
la cámara. No instale ninguna parte opcional que pueda interferir con la visión de la
cámara, como partes de iluminación o partes hechas de material reflectivo.
lPodría resultar difícil ver la exhibición en las siguientes condiciones, sin embargo, no
indica un malfuncionamiento.
lEn áreas oscuras.lCuando la temperatura de la lente es alta/baja.lCuando la cámara está húmeda como en un día lluvioso o durante períodos de
humedad alta.
lCuando haya materiales extraños como barro pegados alrededor de la cámara.lCuando la lenta de la cámara refleje los rayos solares o los faros.
lLa exhibición de la imagen se puede demorar si la temperatura próxima a la cámara
está baja.

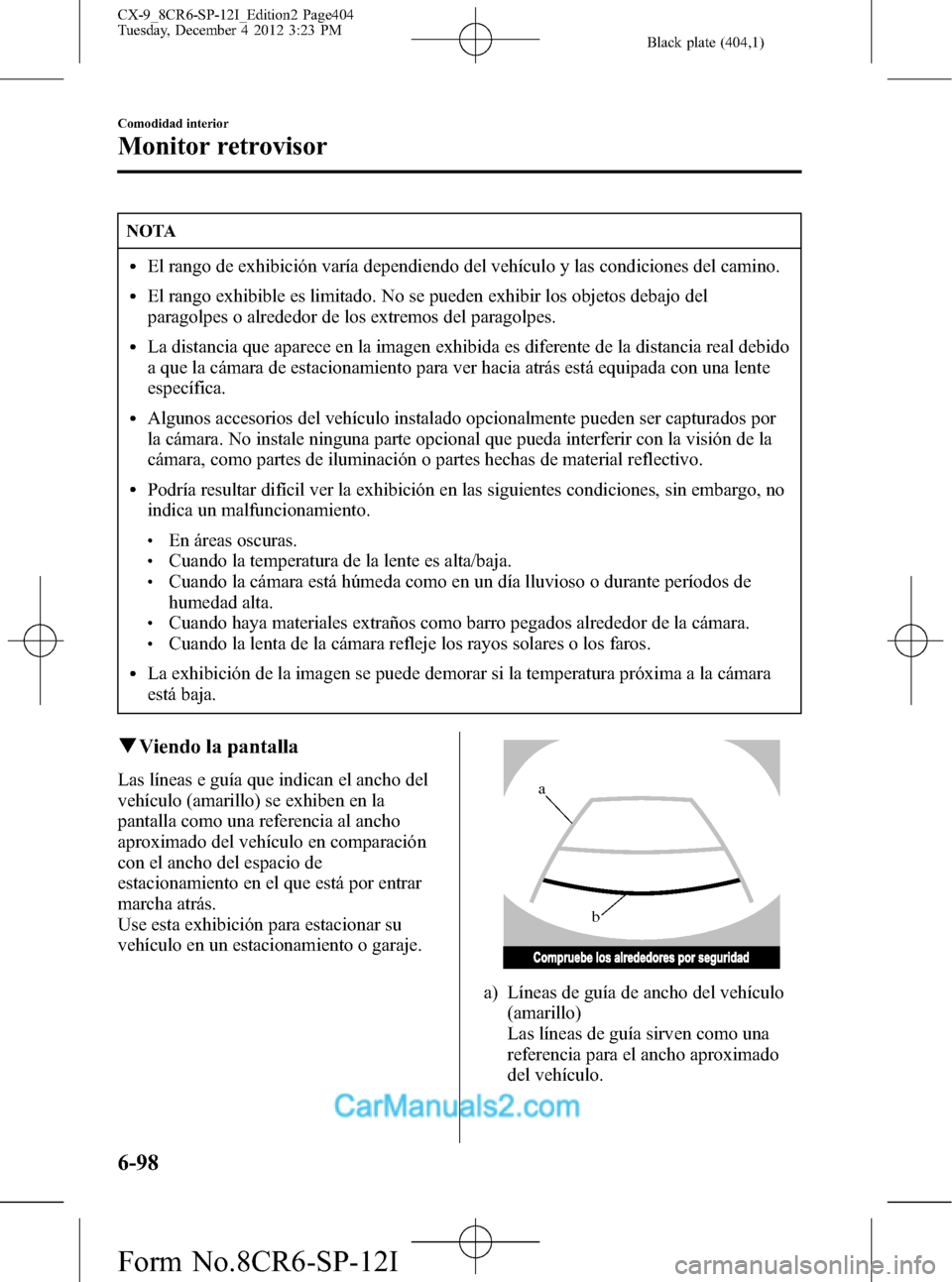

qViendo la pantalla
Las líneas e guía que indican el ancho del
vehículo (amarillo) se exhiben en la
pantalla como una referencia al ancho
aproximado del vehículo en comparación
con el ancho del espacio de
estacionamiento en el que está por entrar
marcha atrás.
Use esta exhibición para estacionar su
vehículo en un estacionamiento o garaje.
b
a
a) Líneas de guía de ancho del vehículo
(amarillo)
Las líneas de guía sirven como una
referencia para el ancho aproximado
del vehículo.
6-98
Comodidad interior
Monitor retrovisor
CX-9_8CR6-SP-12I_Edition2 Page404
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (405,1)

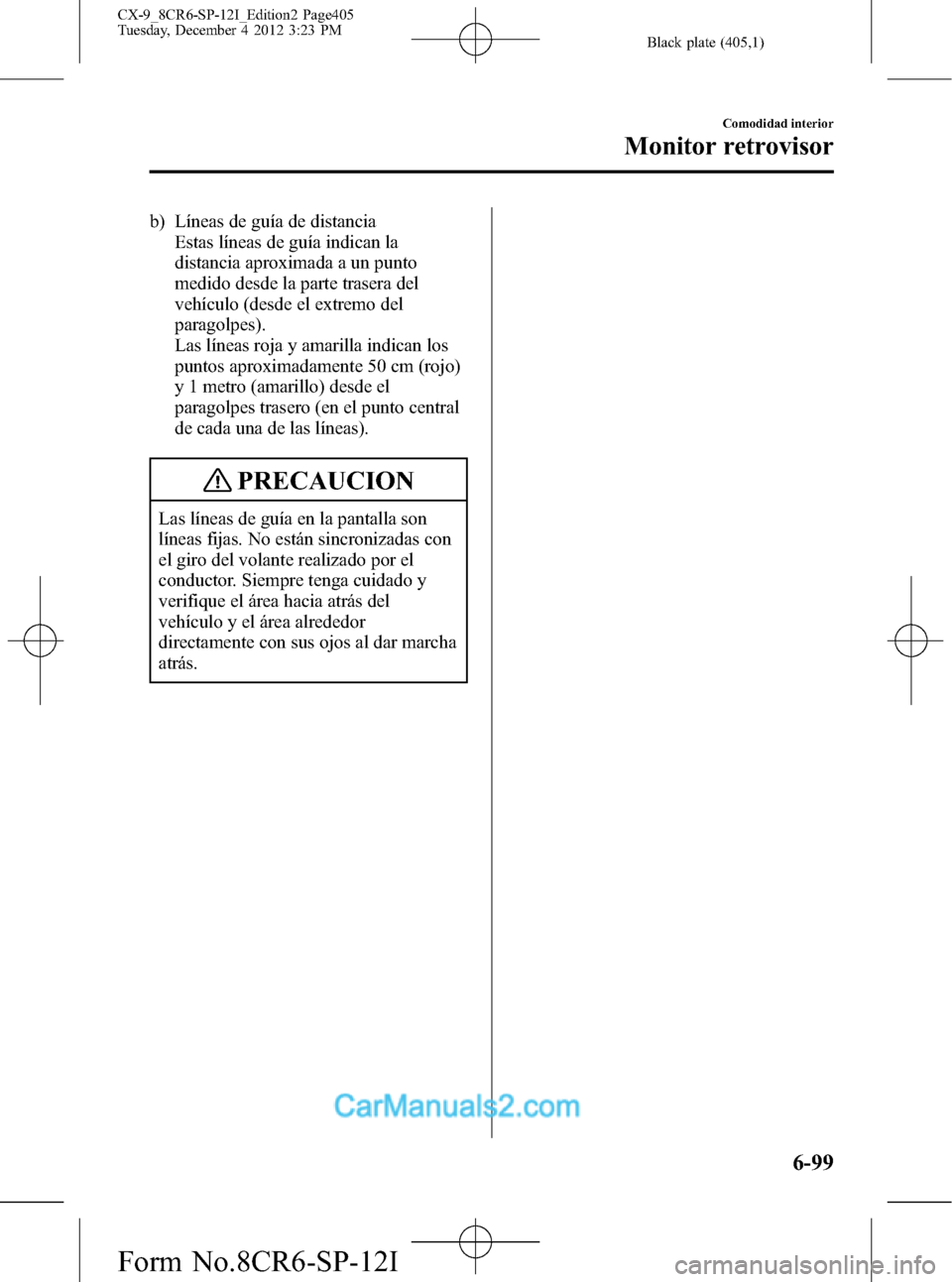

b) Líneas de guía de distancia
Estas líneas de guía indican la
distancia aproximada a un punto
medido desde la parte trasera del
vehículo (desde el extremo del
paragolpes).
Las líneas roja y amarilla indican los
puntos aproximadamente 50 cm (rojo)
y 1 metro (amarillo) desde el
paragolpes trasero (en el punto central
de cada una de las líneas).
PRECAUCION
Las líneas de guía en la pantalla son
líneas fijas. No están sincronizadas con
el giro del volante realizado por el
conductor. Siempre tenga cuidado y
verifique el área hacia atrás del
vehículo y el área alrededor
directamente con sus ojos al dar marcha
atrás.
Comodidad interior
Monitor retrovisor
6-99
CX-9_8CR6-SP-12I_Edition2 Page405
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (406,1)
qFuncionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al dar marcha atrás con el vehículo varía
dependiendo de las condiciones del tránsito, el camino y el vehículo. El movimiento del
volante y la coordinación también varía con las condiciones, por eso confirme las
condiciones de los alrededores con sus ojos y mueva el volante de acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca selectora a R para cambiar la exhibición a la exhibición de monitor
retrovisor.
2. Confirmando las condiciones de los alrededores dé marcha atrás con el vehículo.
(Condición de pantalla) (Condición del vehículo)
3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
6-100
Comodidad interior
Monitor retrovisor
CX-9_8CR6-SP-12I_Edition2 Page406
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (407,1)

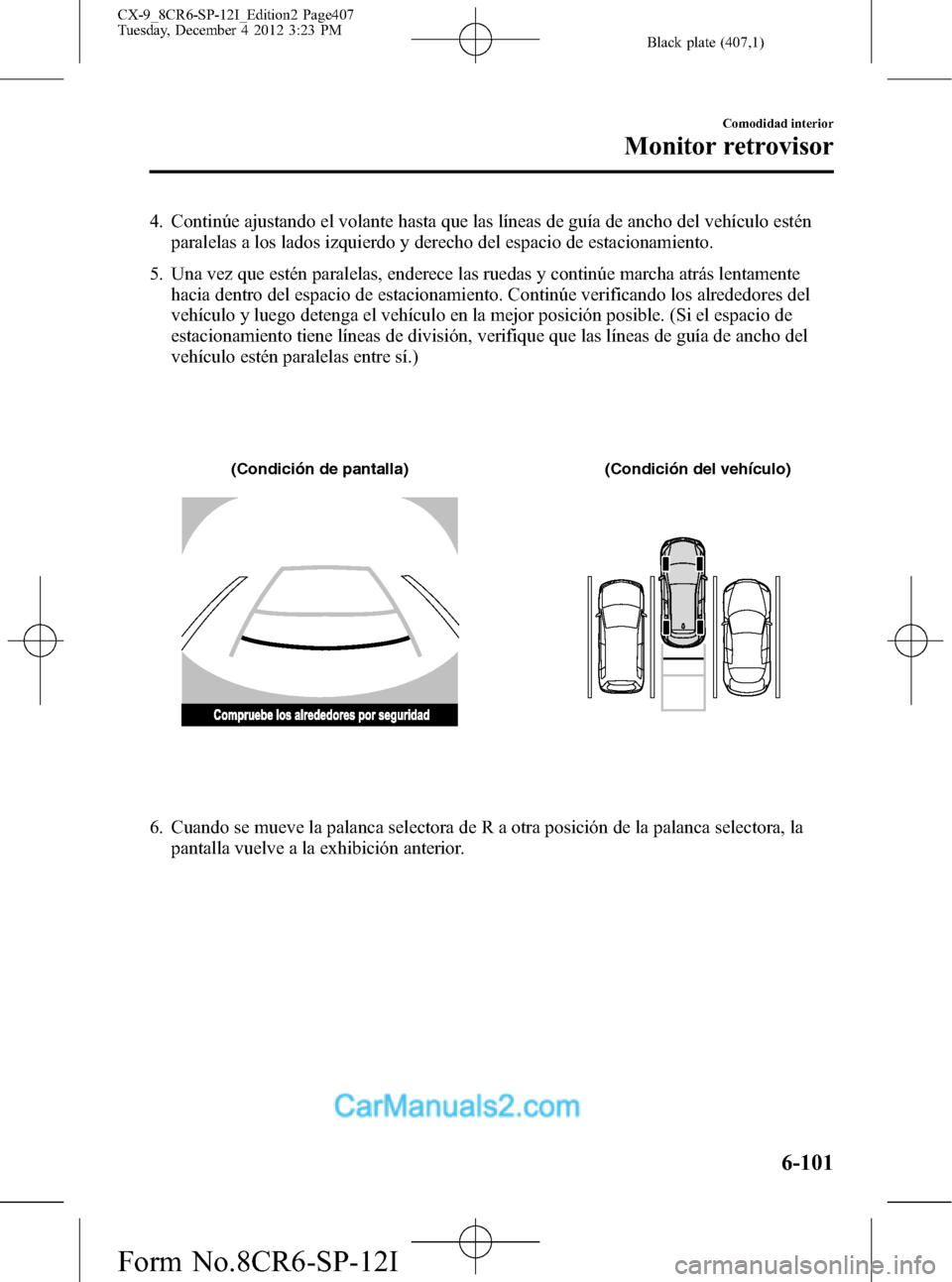

4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe verificando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, verifique que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)
(Condición de pantalla) (Condición del vehículo)
6. Cuando se mueve la palanca selectora de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
Comodidad interior
Monitor retrovisor
6-101
CX-9_8CR6-SP-12I_Edition2 Page407
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (408,1)
NOTA

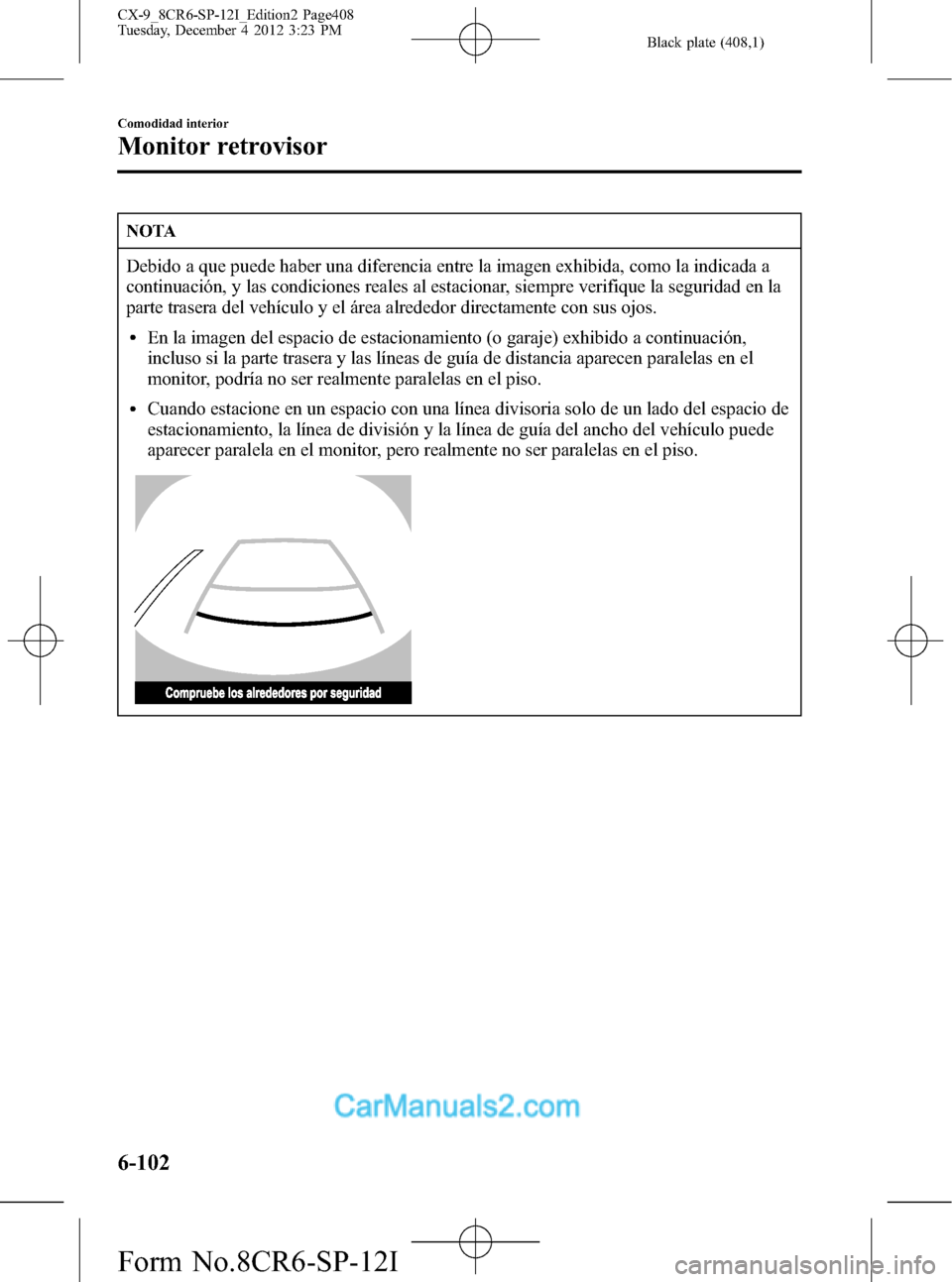

Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
lEn la imagen del espacio de estacionamiento (o garaje) exhibido a continuación,
incluso si la parte trasera y las líneas de guía de distancia aparecen paralelas en el
monitor, podría no ser realmente paralelas en el piso.
lCuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo puede
aparecer paralela en el monitor, pero realmente no ser paralelas en el piso.
6-102
Comodidad interior
Monitor retrovisor
CX-9_8CR6-SP-12I_Edition2 Page408
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (409,1)

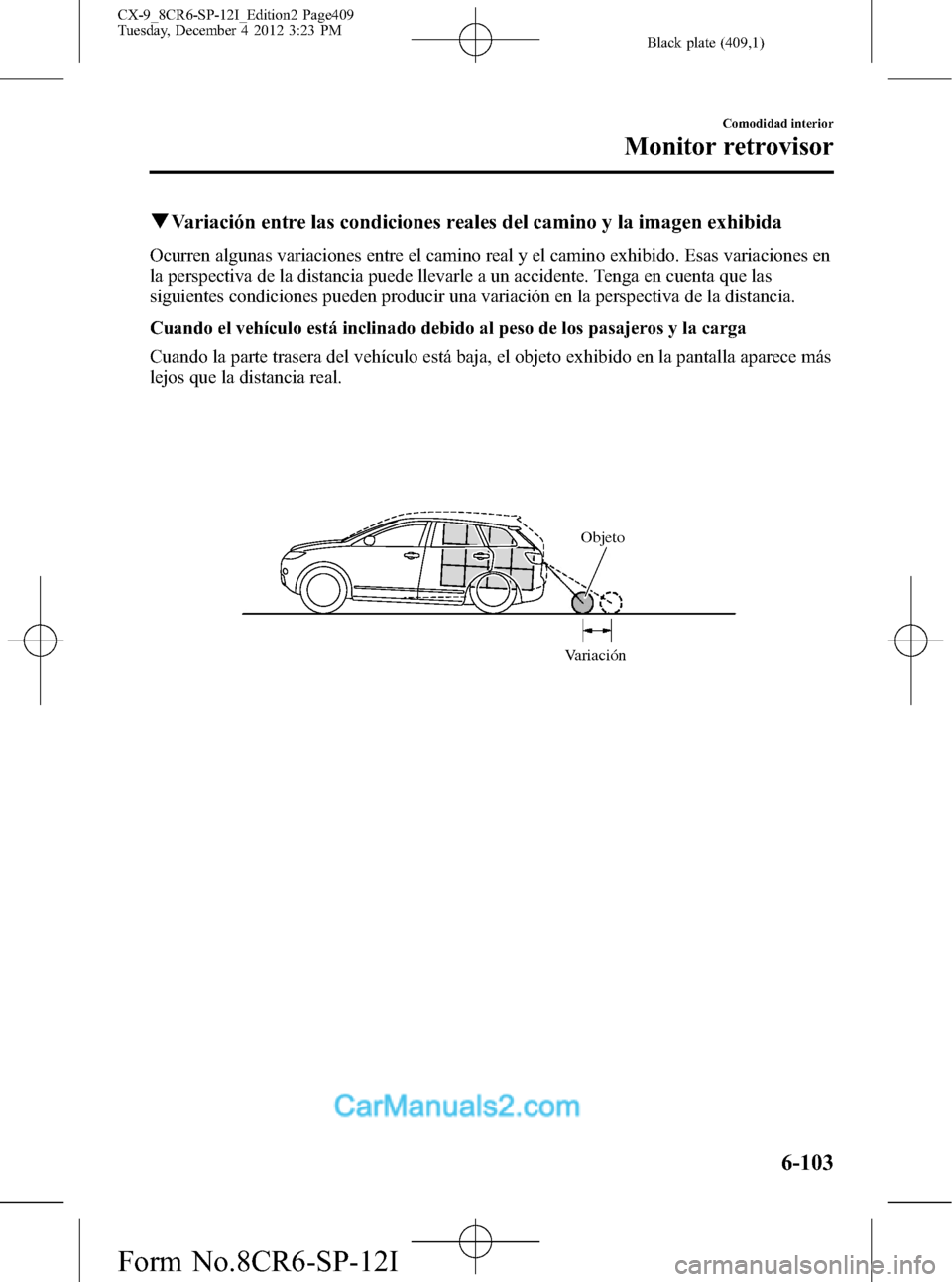

qVariación entre las condiciones reales del camino y la imagen exhibida
Ocurren algunas variaciones entre el camino real y el camino exhibido. Esas variaciones en
la perspectiva de la distancia puede llevarle a un accidente. Tenga en cuenta que las
siguientes condiciones pueden producir una variación en la perspectiva de la distancia.
Cuando el vehículo está inclinado debido al peso de los pasajeros y la carga
Cuando la parte trasera del vehículo está baja, el objeto exhibido en la pantalla aparece más
lejos que la distancia real.
VariaciónObjeto
Comodidad interior
Monitor retrovisor
6-103
CX-9_8CR6-SP-12I_Edition2 Page409
Tuesday, December 4 2012 3:23 PM
Form No.8CR6-SP-12I

Black plate (410,1)

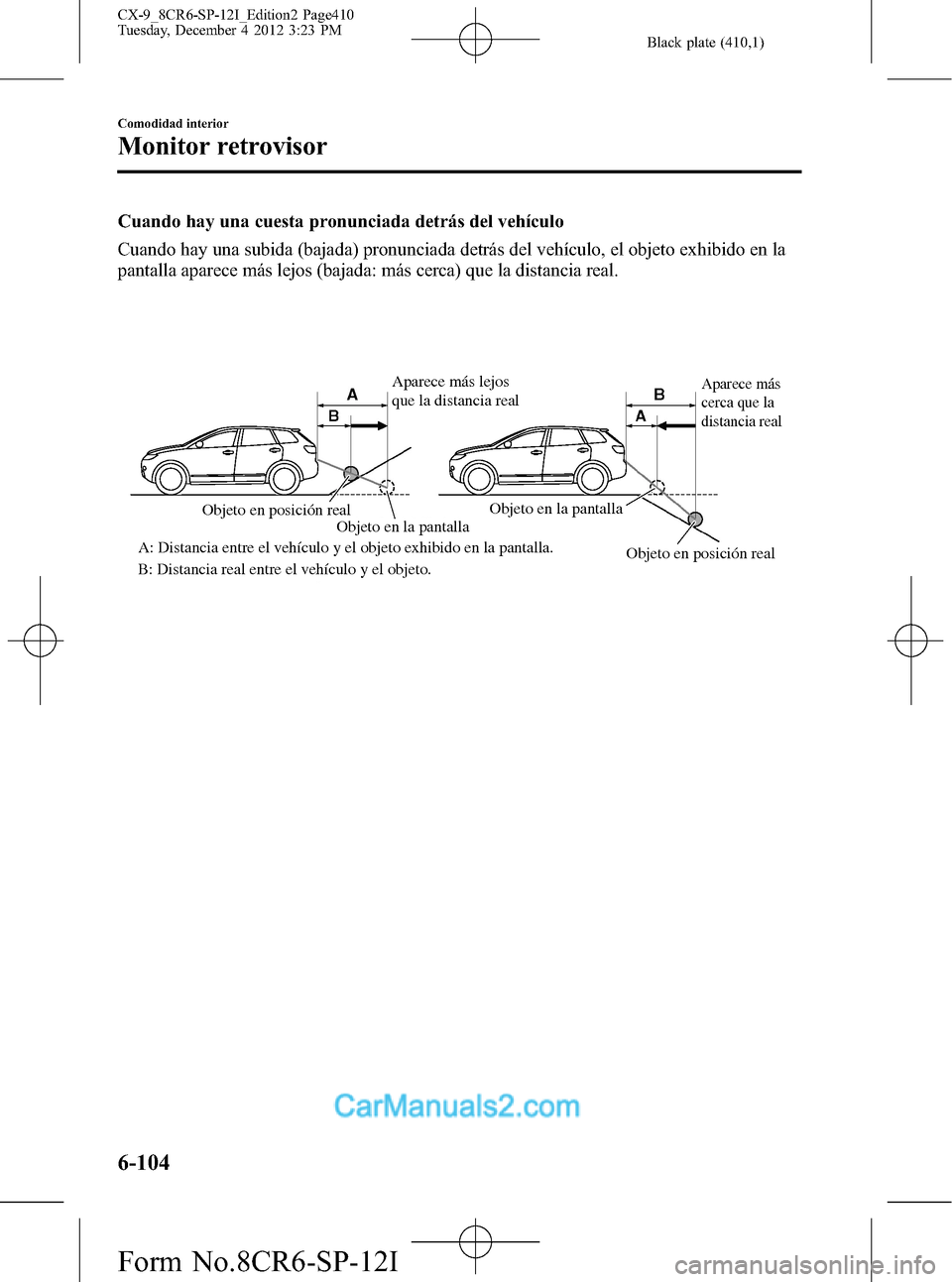

Cuando hay una cuesta pronunciada detrás del vehículo
Cuando hay una subida (bajada) pronunciada detrás del vehículo, el objeto exhibido en la
pantalla aparece más lejos (bajada: más cerca) que la distancia real.
Aparece más lejos
que la distancia realAparece más
cerca que la
distancia real
Objeto en posición real Objeto en posición real
Objeto en la pantalla
A: Distancia entre el vehículo y el objeto exhibido en la pantalla.
